Interpretasi Well Log [Bagian 6] - Log Densitas dan Log Neutron [Bagian 2 - selesai]

Melanjutkan tulisan sebelumnya tentang interpretasi log densitas dan log neutron. Sekedar mengingatkan, mengapa saya menggabungkan kedua log ini dalam satu tulisan. Pertama, karena prinsip kerja alat log ini dalam akuisisi menggunakan komponen yang sama, yaitu radioaktif. Yang kedua, karena umumnya kegunaan log ini adalah saling melengkapi dalam estimasi nilai porositas suatu reservoir migas :D

Mari kita lanjutkan.

Nah, pada tulisan sebelumnya saya banyak membahas mengenai konsep dasar, prinsip kerja alat dan sedikit tentang interpretasi kasar dan kualitatif, pada bagian kedua ini saya akan menambahkan sedikit tentang interpretasi, namun lebih ke arah kuantitatif.

:D

So, brace yourself for the Equations !!!

Baiklah, untuk permulaan mari kita ingat-ingat lagi rumus dasar porositas. Eh sebentar, apa itu porositas ?

Porositas adalah bagian dari volume batuan yang tidak terisi oleh benda padat.
(Adi Harsono, 1997)

Nah, sederhananya porositas itu dapat diperoleh dari selisih antara volum total (bulk - Vb) terhadap volum butir (grain - Vgr -benda padat), karena biasanya orang orang perminyakan lebih suka menilai porositas sebagai prosentase jadi kita bisa menyimpulkan bahwa porositas adalah rasio antara volume pori terhadap volume total, yang mana volume pori (Vp) tersebut adalah selisih yg kita bahas sebelumnya. apabila kita bawa ke ranah matematis, maka porositas dapat dijabarkan dalam persamaan berikut :

Pasti sering liat persamaan ini kan ?
(diambil dari buku Petrophysics Tiab dan Donaldson, 2004)

Kemudian banyak sekali limuwan yang terinspirasi dari persamaan dasar tersebut dan mengembangkan persamaan-persamaan baru dari hasil eksperimen mereka, salah satunya adalah dengan memanfaatkan data log densitas dan log neutron ini. Nah, dari sekian banyak rumus untuk menghitung porositas, mari kita coba bahas sedikit tentang rumus Porositas mulai dari log densitas, log neutron sampai kombinasi log densitas dan log neutron.

1. Porositas dari Log densitas

Untuk memahami kuantifikasi porositas dari nilai densitas, terlebih dahulu kita harus memahami definisi porositas, sebagaimana dijelaskan pada cuplikan buku Pak Rider dibawah ini :

Rider, 2002

Nah, kita dapat simpulkan bahwa untuk mendapatkan nilai porositas, perlu diketahui densitas matriks (single matrix, double matrix atauh bahkan multiple matrix) dan kemudian densitas fluida. Dengan demikian kita dapat mengaplikasikan persamaan dari buku Pak Rider diatas untuk mengestimasi nilai densitas batuan reservoir yang akan kita teliti.

Densitas Matrix itu apa sih?

Keanu Reeves itu bukan ?

Bukan... itu The Matrix (pfffft... jayus pol), densitas matrix itu adalah densitas dari grain/butiran butiran sedimen yang terdapat pada batuan reservoir tersebut.

Terus bagaimana cara dapet nilai Densitas Matriks itu ?

Nah, ini yang agak tricky... kita harus paham dulu petrologi dan mineralogi (tsaaaah... )
Untuk menentukan nilai matriks kita bisa menggunakan pendekatan petrologi, dalam hal ini kita harus punya sampel batuan tersebut dan kemudian melakukan analisis petrografi agar kita dapat melihat mineral apa saja yang mengisi batuan tersebut. Dengan mengetahui jenis-jenis dan prosentase dari mineral-mineral tadi, kita dapat mengestimasi nilai densitas rerata dari berbagai macam mineral tersebut secara proporsional.

 Ada juga cara lain, yaitu menggunakan metode Crossplot . Metode crossplot ini lebih praktis dalam analisisnya, namun banyak terdapat bias dan membutuhkan insting dan pemahaman yang kuat. Metode crossplot adalah pengambilan nilai dari suatu parameter berdasarkan dua atau lebih parameter yang berhubungan dan saling disilangkan.

Misalnya : Untuk menentukan tingkat kematangan buah mangga yg baik, kita harus mencocokkan antara ukuran buah, warna kulit, kekerasan buah, dan aroma yg tercium. Nah, jika semua mencapai kriteria maka dapat disimpulkan buah tersebut matang dengan baik. Vice versa.

Jika kita ambil contoh praktek dari metode crossplot dalam penentuan densitas matrix atau fluida, maka parameter yg digunakan bisa saja : Log Sinar Gamma (GR), Log Kaliper, dan Log Densitas itu sendiri.

Gambar 3 : contoh crossplot antara log GR, Densitas dan Caliper

 Jika teman-teman perhatikan gambar diatas (3A), kita dapat menentukan nilai dari suatu parameter (dalam hal ini densitas matriks) dengan terlebih dahulu menentukan kriteria dari masing-masing parameter yg digunakan sebagai acuan. Dalam hal ini kita mengambil contoh : Kita akan menentukan matriks batupasir kuarsa, kriteria acuannya yaitu Log GR harus lebih kecil dari 25 GAPI (panah biru -misalnya), kemudian Log densitasnya berada di kisaran nilai 2,45 - 2,65 gr/cc (panah hijau -misalnya) dengan kaliper yang baik (tidak washout dsb, lebih baik jika terlihat mudcrack). Nah, jika semua parameter tersebut terpenuhi maka, nilai yg didapat pada crossplot bisa dianggap nilai yg sesuai (panah merah).

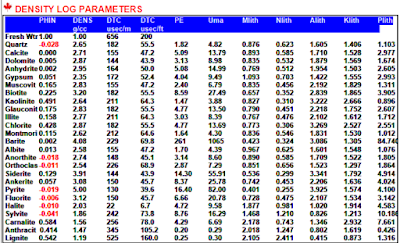

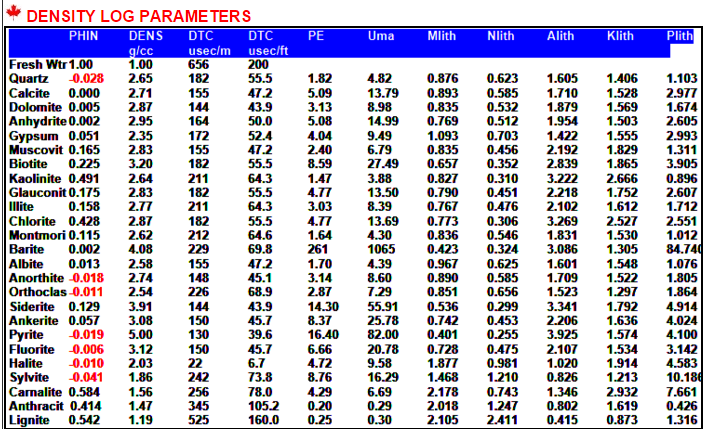

Beberapa sampel nilai parameter ke-densitas-an dari beberapa mineral yg umum
(Crain Petrophysical Online Book)

 2. Porositas dari Log Densitas dan Log Neutron

Dalam beberapa kesempatan saya membaca beberapa literatur dan tulisan ilmiah yang menggunakan metode kombinasi log densitas-neutron untuk mengestimasi nilai porositas. Hal ini dikarenakan adanya kesalahan relatif dalam penentuan porositas dari log densitas, alhasil sebagian ilmuwan percaya bahwa dengan mengkombinasikan kedua log ini, dapat diperoleh estimasi yang lebih baik.

Misalnya :

sumber : Handbook kuliah GMB (2013)

Namun selain persamaan diatas, masih banyak metode kombinasi log densitas dan log neutron, seperti yang dikembangkan oleh Bateman dan Konen tahun 1977.

begitulah secara singkat cerita tentang interpretasi kualitatif dari Log Densitas dan Log Neutron.

Selamat belajar :D
